Tekpress Evo 1", 230V, 2,2kW Prietokový spínač
-
-
Tekpress Evo 1", 230V, 2,2kW Prietokový spínač
Tekpress Evo 1", 230V, 2,2kW Prietokový spínač
Tekpress Evo 1", 230V, 2,2kW Prietokový spínač
Prietokový spínač s nastavením a reguláciou výstupného tlaku pre zabezpečenie konštantného tlaku

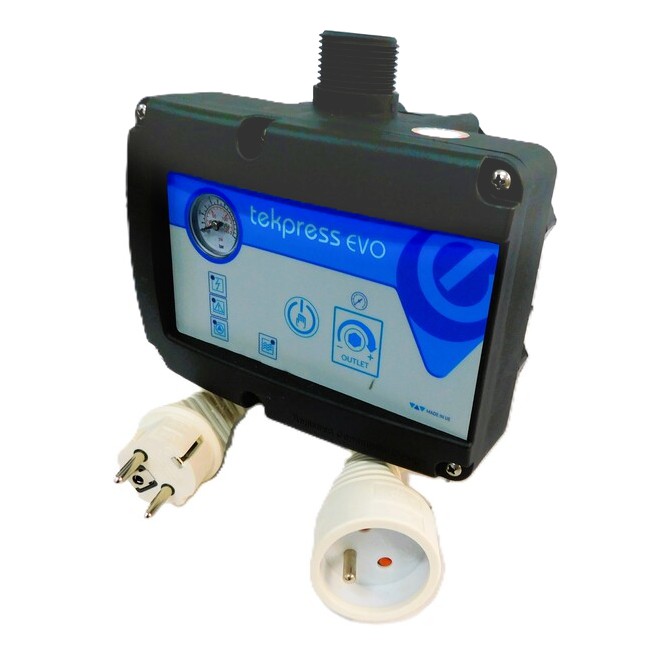

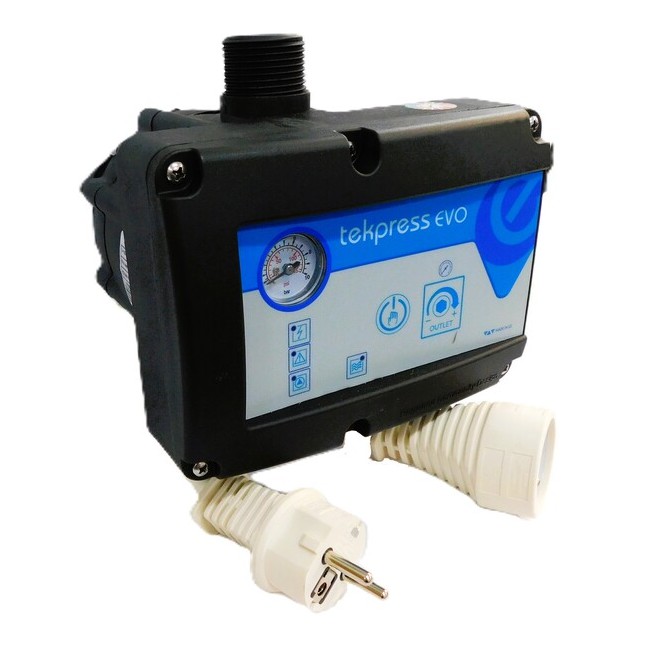

Tekpress EVO je prietokový spínač a redukčný ventil pre jednofázové čerpadlá s výkonom do 2,2kw (1 x 230V), ktorý umožňuje udržiavať konštantný výstupný tlak prostredníctvom inovatívneho systému znižovania a regulácie výstupného tlaku. Má analógový manometer s okamžitou indikáciou výstupného tlaku.
Zariadenie pozostáva zo spätného ventilu, prietokového senzora, membrány, manometra a svetelného zobrazenia stavu. Okrem toho má ochranu proti chodu nasucho a funkciu ART (Automatic Reset Test). Tekpress EVO umožňuje nastaviť výstupný tlak v systéme, zapínací tlak sa nastaví automaticky podľa výstupného, čím sa zvyšuje komfort a životnosť systému.
Inštalačná poloha musí byť zvislá.
Technické parametre
| Menovité napätie | V | 230 |
| Frekvencia | Hz | 50 |
| Maximálny prúd | 16 A, cos fí ≥ 0,6 | |
| Max. výkon čerpadla | kW | 2,2 |
| Krytie | IP65 | |
| Max tlak | bar | 12 |
| Menovitý tlak | bar | 2 - 6 |
| Rozdiel tlaku | bar | 1 - 5 |
| Pripojovacie závity | 1" vonkajšie | |
| Optimálny prietok | l/min. | do 70 |
| Inštalácia | vertikálna | |
| Max. teplota prostredia | °C | 50 |
| Hmotnosť | kg | 2 |
Funkcie
- analógový manometer
- žltá LED (prítomnosť napájania)
- zelená LED (aktívne čerpadlo) •
- červená LED (alarm)
- tlačidlá na výber funkcií
- hydraulické pripojenia G1”
- výkonové relé na obsluhu čerpadiel do 2,2 kW (3 HP)

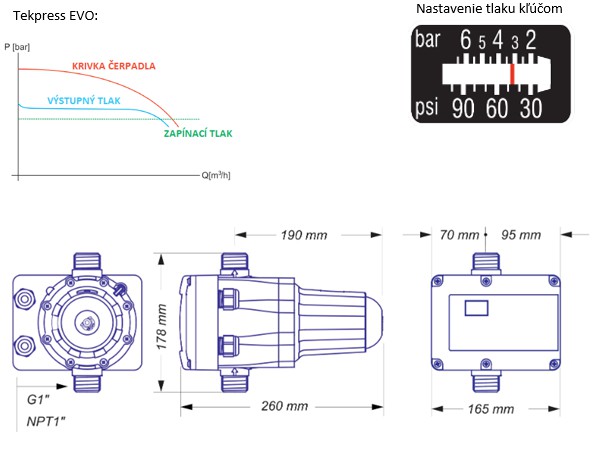

- manuálne nastavenie výstupného tlaku (s indikátorom)
- automatické nastavenie zapínacieho tlaku (cca. o 1,5baru menej ako výstupný tlak)
- vnútorný snímač prietoku
- funkcia ART (Automatic Reset test). Keď je ovládací panel v ochrane proti chodu nasucho, ART sa pokúša s naprogramovanou periodicitou reštartovať čerpadlo, kým sa neobnoví prietok vody
- funkcia APR (Anti-bloking Periodic Routine). Po 3 dňoch bez spustenia čerpadla zariadenie vykoná 10-sekundový štart, aby sa zabránilo zablokovaniu motora
- integrovaná membrána, ktorá zabraňuje spusteniu čerpadla v dôsledku netesnosti v hydraulickom systéme
Ochrana
- systém ochrany elektrického čerpadla proti chodu nasucho
- ochrana proti pretlaku/vodnému rázu
TEKPRESS EVO – Elektronická tlaková regulácia
EVO je elektronické zariadenie pre napájanie jednofázových čerpadiel do výkonu 2,2kW s inovatívnym systémom tlakovej regulácie/redukcie za účelom udržania konštantného výstupného tlaku. Táto jednotka navyše k funkcionalite klasických prietokových spínačov: integrovaná spätná klapka, prietokový senzor, akumuluačná membrána, LEDky pre indikáciu chodu, chodu na sucho a automatického reštartu ART má ešte navyše nastaviteľnú reguláciu výstupného tlaku aby sa zabránilo vysokému výstupnému taku pri vypínaní a bol zaručený lepší užívateľský komfort.
